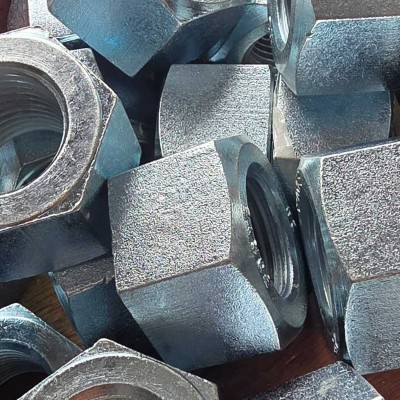

Porcas Sextavadas
ASME B18.2.2 Serie Leve e Pesada / DIN 934 ou ISO 4032
Introdução
As porcas sextavadas são componentes essenciais em sistemas de fixação, oferecendo resistência, repetibilidade e segurança em uniões aparafusadas. Na RMO Industrial, fornecemos uma linha completa de porcas sextavadas conforme normas internacionais, incluindo ASME B18.2.2, DIN 934 e ASTM A194. Atendemos aplicações industriais críticas com diversas opções de materiais, tratamentos térmicos e revestimentos, adequadas para altas e baixas temperaturas, ambientes corrosivos e aplicações estruturais.
Tabela dimensional — Porcas Sextavadas Leve e Pesada
Métrico — M6 a M24 (DIN 934 / ISO 4032 · ASME B18.2.6M) |
||||
|---|---|---|---|---|
| DN | Leve (DIN 934) | Pesada (B18.2.6M) | ||
| CH | H | CH | H | |
| M6 | 5,2mm | 10mm | — | — |
| M8 | 6,8mm | 13mm | — | — |
| M10 | 8,4mm | 16mm | — | — |
| M12 | 10,8mm | 18mm | 21–20,16mm | 12,3–11,9mm |
| M14 | 12,8mm | 21mm | 24–23,16mm | 14,3–13,6mm |
| M16 | 14,8mm | 24mm | 27–26,16mm | 17,1–16,4mm |
| M18 | 15,8mm | 27mm | — | — |
| M20 | 18,0mm | 30mm | 34–33mm | 20,7–19,4mm |
| M22 | 19,4mm | 34mm | 36–35mm | 23,6–22,3mm |
| M24 | 21,4mm | 36mm | 41–40mm | 24,2–22,9mm |
|
Polegada — ¼" a 1" (ASME B18.2.2 Leve e Pesada) |
||||
|---|---|---|---|---|
| DN | Leve | Pesada | ||
| CH | H | CH | H | |
| 1/4" | 7/16" | 5,56mm | 1/2" | 5,94mm |
| 5/16" | 1/2" | 6,74mm | 9/16" | 7,54mm |
| 3/8" | 9/16" | 8,34mm | 11/16" | 9,12mm |
| 7/16" | 11/16" | 9,53mm | 3/4" | 10,72mm |
| 1/2" | 3/4" | 11,11mm | 7/8" | 12,29mm |
| 9/16" | 7/8" | 12,31mm | 15/16" | 13,89mm |
| 5/8" | 15/16" | 13,89mm | 1.1/16" | 15,47mm |
| 3/4" | 1.1/8" | 16,28mm | 1.1/4" | 18,64mm |
| 7/8" | 1.5/16" | 19,05mm | 1.7/16" | 21,82mm |
| 1" | 1.1/2" | 21,82mm | 1.5/8" | 24,99mm |

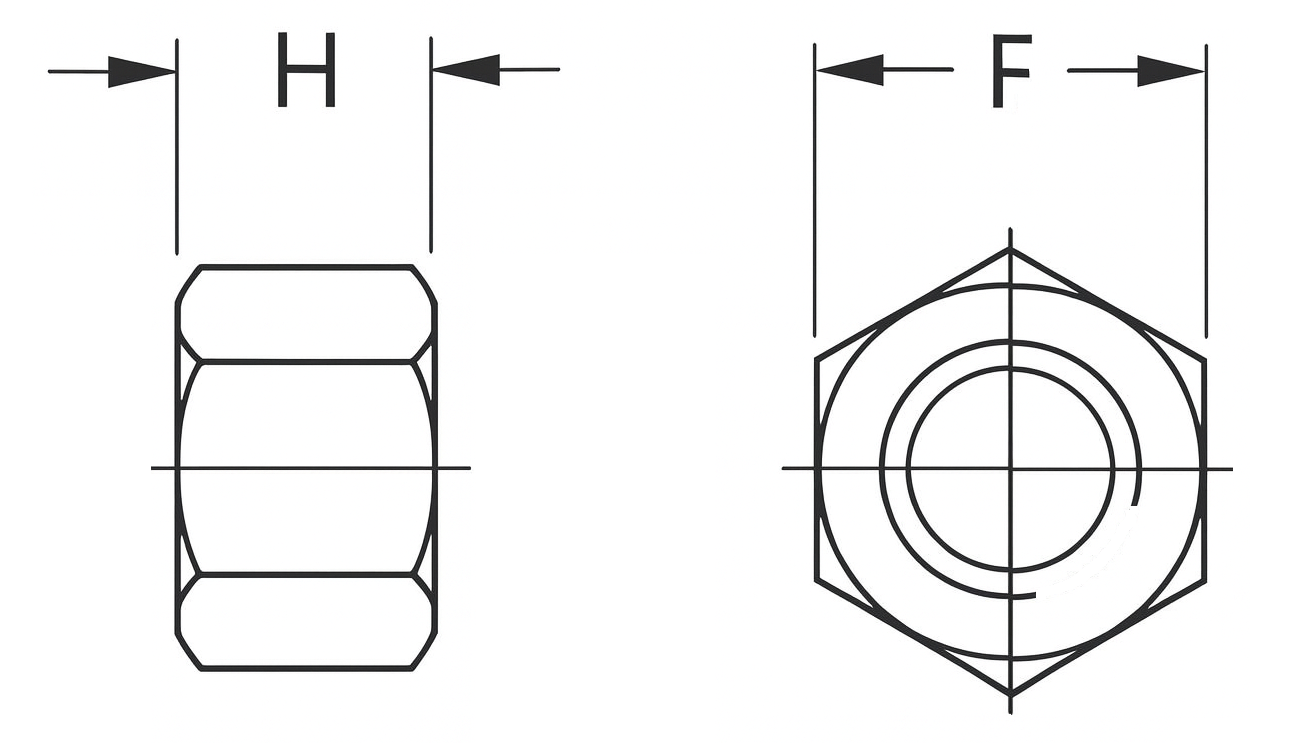

DN = Diâmetro nominal da rosca · CH = Abertura de chave · H = Altura da porca · — = dimensão não disponível nesta série · Tabela parcial — tolerâncias disponíveis na tabela completa
Normas Dimensionais Atendidas
- ASME B18.2.2 – Série Leve (modelo convencional)
- ASME B18.2.2 – Série Pesada (dimensional mais robusto)
- DIN 934 – Porca Sextavada Padrão métrico
- ISO 4032 – Equivalente internacional da DIN 934
- ASME/ANSI B18.2.6M - Porca sextavada métrica chave pesada
Linha Polegada
Linha Métrica
Materiais e Classes Mecânicas
Linha Polegada
- Grau 2 – Aço baixo carbono
- Grau 5 – Aço médio carbono temperado
- Grau 8 – Aço-liga de alta resistência
- ASTM A194 – Graus 2H, 2HM, 7, 7L, 4, 4L, 8, 8M entre outros
- AISI 304 / 316
Linha Métrica
- Classe 4 – Baixo carbono
- Classe 5 / 8 – Médio carbono
- Classe 10 / 12 – Alta resistência
- AISI 304 / 316
Aplicações Comuns
- Fixação de parafusos em uniões flangeadas
- Montagens estruturais e equipamentos industriais
- Conjuntos com parafusos ASTM A193/A320
- Projetos com exigência de alta resistência mecânica ou à corrosão
- Utilização em setores de petróleo e gás, papel e celulose, química e construção civil
Variações e Detalhes
- Porcas com e sem furação (tipo castle ou slotted)
- Modelos para chave pesadas e leve
- Disponíveis com diversos tratamentos superficiais: zincagem, galvanização a fogo, geomet, xylan, etc.
- Roscas UNC, UNF (polegada) ou ISO Métrica Grossa/Fina
