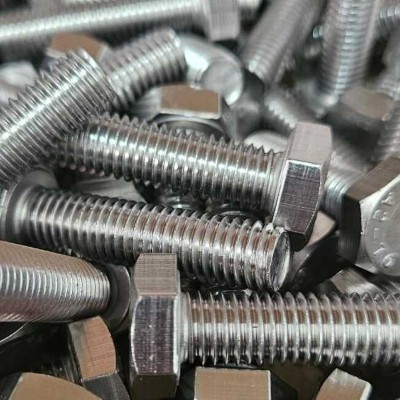

Parafusos Sextavados Industriais
ASME B18.2.1 / B18.2.6 / DIN 931 / DIN 933
Introdução
Os parafusos sextavados são elementos de fixação versáteis e amplamente utilizados em aplicações industriais, estruturais e mecânicas. Na RMO Industrial, fornecemos uma linha completa de parafusos sextavados conforme normas internacionais, com diversas opções de materiais, dimensões e tratamentos superficiais.
Normas Dimensionais Atendidas
- ASME B18.2.1 – Parafuso Cabeça Sextavada Chave Leve e Pesada
- ASME B18.2.6 – Parafuso Cabeça Sextavada Estrutural
- ISO 4014 / DIN 931 – Rosca Parcial
- ISO 4017 / DIN 933 – Rosca Total
Linha Polegada (ASME/ANSI)
Linha Métrica (DIN/ISO)
Materiais e Classes Mecânicas
- Grau 2 – Aço baixo carbono
- Grau 5 – Aço médio carbono temperado
- Grau 8 – Aço-liga de alta resistência
- ASTM A193 / A320 – B7, L7, B16, L43, B8/B8M Classe 1 e 2
- Classe 4.6 – Baixo carbono
- Classe 5.8 / 8.8 – Médio carbono
- Classe 10.9 / 12.9 – Alta resistência
- AISI 304 / 316 – Para linha métrica e polegada
Linha Polegada
Linha Métrica
Aço Inoxidável
Aplicações Comuns
- Montagem de estruturas metálicas
- Fixação de equipamentos industriais e máquinas
- Conexões flangeadas e válvulas industriais
- Indústrias de petróleo e gás, química, papel e celulose
- Projetos estruturais e construtivos
Variações e Detalhes
- Cabeça com ou sem marcações normativas
- Extremidades com chanfros ou corte plano
- Rosca total ou parcial
- Disponíveis com diversos revestimentos: zinco, geomet, xylan, galvanizado a fogo, etc.

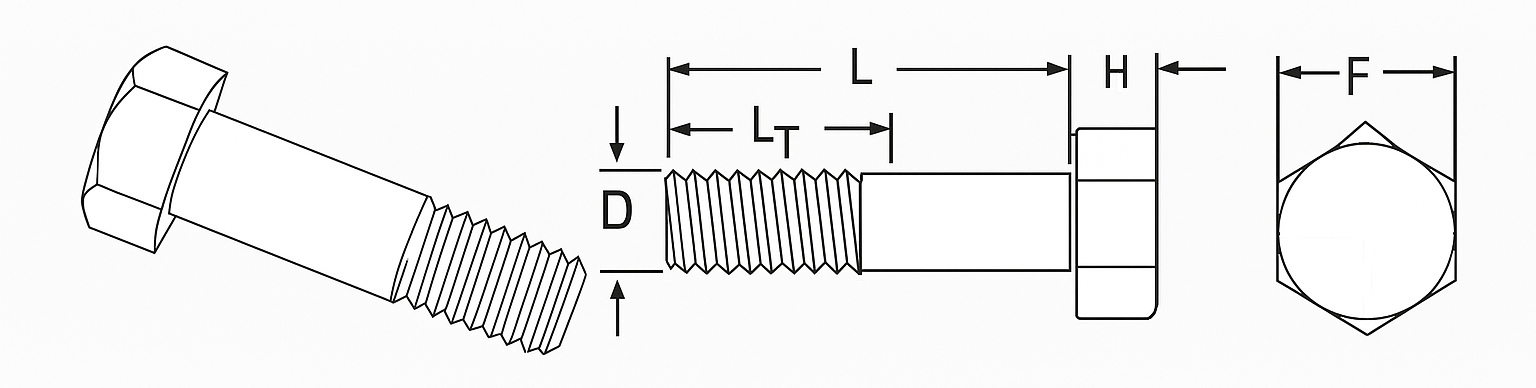

Tabela Dimensional ASME B18.2.1 — Parafuso Sextavado Polegada
Série Leve — ASME B18.2.1 (¼" a 4") |
|||||
|---|---|---|---|---|---|
| DN | DC | H mín. | CR ≤ 6" | CR > 6" | CH |
| 1/4" | 0,26" (6,60mm) | 0,15" (3,81mm) | 0,75" (19,05mm) | 1,00" (25,40mm) | 7/16" |
| 5/16" | 0,32" (8,23mm) | 0,20" (4,95mm) | 0,88" (22,23mm) | 1,13" (28,58mm) | 1/2" |
| 3/8" | 0,39" (9,86mm) | 0,23" (5,74mm) | 1,00" (25,40mm) | 1,25" (31,75mm) | 9/16" |
| 7/16" | 0,45" (11,48mm) | 0,27" (6,91mm) | 1,13" (28,58mm) | 1,38" (34,93mm) | 5/8" |
| 1/2" | 0,52" (13,08mm) | 0,30" (7,67mm) | 1,25" (31,75mm) | 1,50" (38,10mm) | 3/4" |
| 5/8" | 0,64" (16,31mm) | 0,38" (9,60mm) | 1,50" (38,10mm) | 1,75" (44,45mm) | 15/16" |
| 3/4" | 0,77" (19,51mm) | 0,46" (11,56mm) | 1,75" (44,45mm) | 2,00" (50,80mm) | 1-1/8" |
| 7/8" | 0,90" (22,73mm) | 0,53" (13,49mm) | 2,00" (50,80mm) | 2,25" (57,15mm) | 1-6/16" |
| 1" | 1,02" (25,96mm) | 0,59" (15,01mm) | 2,25" (57,15mm) | 2,50" (63,50mm) | 1-1/2" |
| 1-1/8" | 1,15" (29,18mm) | 0,66" (16,71mm) | 2,50" (63,50mm) | 2,75" (69,85mm) | 1-11/16" |
| 1-1/4" | 1,28" (32,44mm) | 0,75" (19,02mm) | 2,75" (69,85mm) | 3,00" (76,20mm) | 1-7/8" |
| 1-3/8" | 1,40" (35,66mm) | 0,81" (20,57mm) | 3,00" (76,20mm) | 3,25" (82,55mm) | 2-1/16" |
| 1-1/2" | 1,53" (38,89mm) | 0,90" (22,91mm) | 3,25" (82,55mm) | 3,50" (88,90mm) | 2-1/4" |
| 1-3/4" | 1,79" (45,34mm) | 1,05" (26,77mm) | 3,75" (95,25mm) | 4,00" (101,60mm) | 2-5/8" |
| 2" | 2,04" (51,79mm) | 1,18" (29,85mm) | 4,25" (107,95mm) | 4,50" (114,30mm) | 3" |
| 2-1/4" | 2,31" (58,55mm) | 1,33" (33,71mm) | 4,75" (120,65mm) | 5,00" (127,00mm) | 3-3/8" |
| 2-1/2" | 2,56" (65,00mm) | 1,48" (37,57mm) | 5,25" (133,35mm) | 5,50" (139,70mm) | 3-3/4" |
| 2-3/4" | 2,83" (71,81mm) | 1,63" (41,45mm) | 5,75" (146,05mm) | 6,00" (152,40mm) | 4-1/8" |
| 3" | 3,08" (78,26mm) | 1,82" (46,10mm) | 6,25" (158,75mm) | 6,50" (165,10mm) | 4-1/2" |
| 3-1/4" | 3,34" (84,71mm) | 1,94" (49,17mm) | 6,75" (171,45mm) | 7,00" (177,80mm) | 4-7/8" |
| 3-1/2" | 3,59" (91,16mm) | 2,06" (52,25mm) | 7,25" (184,15mm) | 7,50" (190,50mm) | 5-1/4" |
| 3-3/4" | 3,86" (97,99mm) | 2,24" (56,92mm) | 7,75" (196,85mm) | 8,00" (203,20mm) | 5-5/8" |
| 4" | 4,11" (104,42mm) | 2,42" (61,57mm) | 8,25" (209,55mm) | 8,50" (215,90mm) | 6" |
DN = Diâmetro nominal · DC = Diâmetro da cabeça · H = Altura da cabeça · CR = Comprimento de rosca · CH = Abertura de chave
|
Série Pesada — ASME B18.2.1 (½" a 3") |
|||||
|---|---|---|---|---|---|
| DN | DC | H mín. | CR ≤ 6" | CR > 6" | CH |
| 1/2" | 0,52" (13,08mm) | 0,30" (7,67mm) | 1,25" (31,75mm) | 1,50" (38,10mm) | 7/8" |
| 5/8" | 0,64" (16,31mm) | 0,38" (9,60mm) | 1,50" (38,10mm) | 1,75" (44,45mm) | 11/16" |
| 3/4" | 0,77" (19,51mm) | 0,46" (11,56mm) | 1,75" (44,45mm) | 2,00" (50,80mm) | 1-1/4" |
| 7/8" | 0,90" (22,73mm) | 0,53" (13,49mm) | 2,00" (50,80mm) | 2,25" (57,15mm) | 1-7/16" |
| 1" | 1,02" (25,96mm) | 0,59" (15,01mm) | 2,25" (57,15mm) | 2,50" (63,50mm) | 1-5/8" |
| 1-1/8" | 1,15" (29,18mm) | 0,66" (16,71mm) | 2,50" (63,50mm) | 2,75" (69,85mm) | 1-13/16" |
| 1-1/4" | 1,28" (32,44mm) | 0,75" (19,02mm) | 2,75" (69,85mm) | 3,00" (76,20mm) | 2" |
| 1-3/8" | 1,40" (35,66mm) | 0,81" (20,57mm) | 3,00" (76,20mm) | 3,25" (82,55mm) | 2-3/16" |
| 1-1/2" | 1,53" (38,89mm) | 0,90" (22,91mm) | 3,25" (82,55mm) | 3,50" (88,90mm) | 2-3/8" |
| 1-3/4" | 1,79" (45,34mm) | 1,05" (26,77mm) | 3,75" (95,25mm) | 4,00" (101,60mm) | 2-3/4" |
| 2" | 2,04" (51,79mm) | 1,18" (29,85mm) | 4,25" (107,95mm) | 4,50" (114,30mm) | 3-1/8" |
| 2-1/4" | 2,31" (58,55mm) | 1,33" (33,71mm) | 4,75" (120,65mm) | 5,00" (127,00mm) | 3-1/2" |
| 2-1/2" | 2,56" (65,00mm) | 1,48" (37,57mm) | 5,25" (133,35mm) | 5,50" (139,70mm) | 3-7/8" |
| 2-3/4" | 2,83" (71,81mm) | 1,63" (41,45mm) | 5,75" (146,05mm) | 6,00" (152,40mm) | 4-1/4" |
| 3" | 3,08" (78,26mm) | 1,82" (46,10mm) | 6,25" (158,75mm) | 6,50" (165,10mm) | 4-5/8" |
DN = Diâmetro nominal · DC = Diâmetro da cabeça · H = Altura da cabeça · CR = Comprimento de rosca · CH = Abertura de chave
Tabela Dimensional ASME B18.2.6 — Parafuso Sextavado Estrutural
ASME B18.2.6 — Estrutural Chave Pesada (½" a 1½") |
|||||
|---|---|---|---|---|---|
| DN | DC | CH | H | CR | TR máx. |
| 1/2" | 12,66mm (±0,42) | 7/8" | 7,94mm (±0,27) | 1" (25,4mm) | 0,19" (4,83mm) |
| 5/8" | 15,84mm (±0,47) | 1.1/16" | 9,92mm (±0,32) | 1.1/4" (31,75mm) | 0,22" (5,59mm) |
| 3/4" | 19,01mm (±0,50) | 1.1/4" | 11,91mm (±0,36) | 1.3/8" (35,05mm) | 0,25" (6,35mm) |
| 7/8" | 22,19mm (±0,55) | 1.7/16" | 13,89mm (±0,41) | 1.1/2" (38,10mm) | 0,28" (7,11mm) |
| 1" | 25,37mm (±0,58) | 1.5/8" | 15,47mm (±0,46) | 1.3/4" (44,45mm) | 0,31" (7,87mm) |
| 1.1/8" | 28,54mm (±0,65) | 1.13/16" | 17,48mm (±0,76) | 2" (50,80mm) | 0,34" (8,64mm) |
| 1.1/4" | 31,75mm (±0,69) | 2" | 19,84mm (±0,81) | 2" (50,80mm) | 0,38" (9,65mm) |
| 1.3/8" | 34,91mm (±0,75) | 2.3/16" | 21,44mm (±0,86) | 2.1/4" (57,15mm) | 0,44" (11,18mm) |
| 1.1/2" | 38,11mm (±0,77) | 2.3/8" | 23,83mm (±0,91) | 2.1/4" (57,15mm) | 0,44" (11,18mm) |
DN = Diâmetro nominal · DC = Diâmetro da cabeça · CH = Abertura de chave · H = Altura da cabeça · CR = Comprimento de rosca · TR = Comprimento sem rosca (grip)
Tabela Dimensional Métrico — ISO 4014 / DIN 931 e ISO 4017 / DIN 933
|
ISO 4014 / DIN 931 Rosca Parcial |
ISO 4017 / DIN 933 Rosca Total |
||||
|---|---|---|---|---|---|
| DN | H | CH | CR ≤ 125mm | CR 125–200mm | CR > 200mm |
| M1.6 | 1,1mm | 3,2mm | 9mm | — | — |
| M2 | 1,4mm | 4mm | 10mm | — | — |
| M2,5 | 1,7mm | 5mm | 11mm | — | — |
| M3 | 2,0mm | 5,5mm | 12mm | — | — |
| M3,5 | 2,4mm | 6mm | 13mm | — | — |
| M4 | 2,8mm | 7mm | 14mm | — | — |
| M5 | 3,5mm | 8mm | 16mm | — | — |
| M6 | 4,0mm | 10mm | 18mm | 24mm | — |
| M8 | 5,3mm | 13mm | 22mm | 28mm | — |
| M10 | 6,4mm | 16mm | 26mm | 32mm | 45mm |
| M12 | 7,5mm | 18mm | 30mm | 36mm | 49mm |
| M14 | 8,8mm | 21mm | 34mm | 40mm | 53mm |
| M16 | 10,0mm | 24mm | 38mm | 44mm | 57mm |
| M18 | 11,5mm | 27mm | 42mm | 48mm | 61mm |
| M20 | 12,5mm | 30mm | 46mm | 52mm | 65mm |
| M22 | 14,0mm | 34mm | 50mm | 56mm | 69mm |
| M24 | 15,0mm | 36mm | 54mm | 60mm | 73mm |
| M27 | 17,0mm | 41mm | 60mm | 66mm | 79mm |
| M30 | 18,7mm | 46mm | 66mm | 72mm | 85mm |
| M33 | 21,0mm | 50mm | 72mm | 78mm | 91mm |
| M36 | 22,5mm | 55mm | 78mm | 84mm | 97mm |
| M39 | 25,0mm | 60mm | 84mm | 90mm | 103mm |
| M42 | 26,0mm | 65mm | 90mm | 96mm | 109mm |
| M45 | 28,0mm | 70mm | 96mm | 102mm | 115mm |
| M48 | 30,0mm | 75mm | 102mm | 108mm | 121mm |
| M52 | 33,0mm | 80mm | — | 116mm | 129mm |
| M56 | 35,0mm | 85mm | — | — | 137mm |
| M60 | 38,0mm | 90mm | — | — | 145mm |
| M64 | 40,0mm | 95mm | — | — | 153mm |
DN = Diâmetro nominal · H = Altura da cabeça · CH = Abertura de chave · CR = Comprimento de rosca (varia conforme comprimento total do parafuso) · DIN 933 rosca total: CR = comprimento total menos a cabeça
