Parafuso Estojo com Porcas Pesadas

ASTM A193 / ASTM A320 — Flanges Industriais e Equipamentos de Alta Pressão

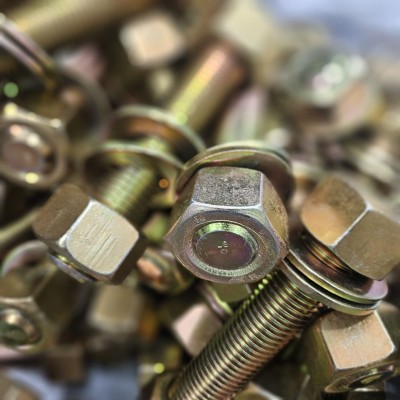

Parafuso estojo com porcas pesadas ASTM A193 B7 para flanges industriais

O que é o Parafuso Estojo?

O parafuso estojo (também chamado de stud bolt) é um elemento de fixação formado por um tirante totalmente roscado, acompanhado de duas porcas sextavadas da linha pesada. Quando requerido, o uso de arruelas segue a norma ASTM F436.

Este conjunto é amplamente utilizado na fixação de flanges, válvulas, conexões e equipamentos industriais — especialmente em aplicações que exigem desmontagens frequentes ou envolvem altas temperaturas, pressões elevadas e ambientes severos, como petróleo e gás, petroquímica e papel e celulose.

Normas Dimensionais Atendidas

  • Linha Polegada

  • ASME B16.5 e ASME B16.47 – Estojos para flanges classes 150 a 2500, NPS ½" a 60"




  • ASME B18.2.2 – Porca sextavada série pesada

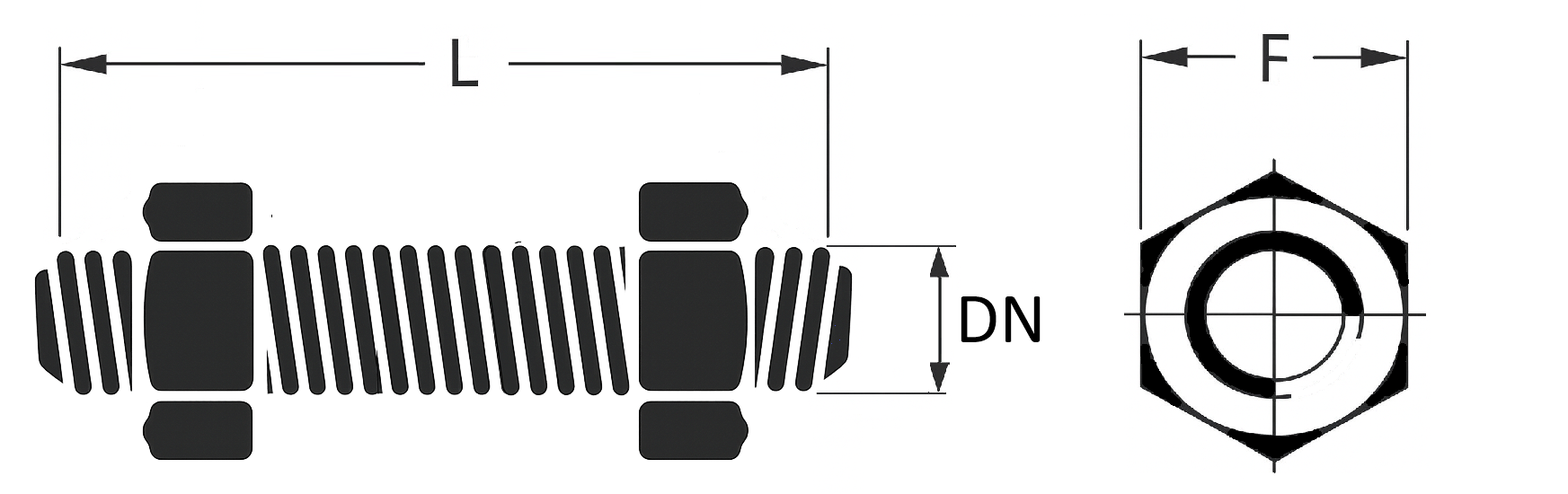

    Desenho técnico do parafuso estojo com cotas CP (comprimento total) e DN (diâmetro nominal)

    Tabela parcial de medidas de Estojos — ASME B16.5 classe 150 psi
    NPS DN CP
    (RF)    		 Qtd por
    flange
    1/2"1/2"55mm (~2.1/4")4
    3/4"1/2"65mm (~2.1/2")4
    1"1/2"65mm (~2.1/2")4
    1.1/4"1/2"70mm (~2.3/4")4
    1.1/2"1/2"70mm (~2.3/4")4
    2"5/8"85mm (~3.1/2")4
    2.1/2"5/8"90mm (~3.1/2")4
    3"5/8"90mm (~3.1/2")4
    3.1/2"5/8"90mm (~3.1/2")8
    4"5/8"90mm (~3.1/2")8
    Desenho técnico do parafuso estojo com cotas CP (comprimento total) e DN (diâmetro nominal)

    Tabela parcial de medidas de Estojos — ASME B16.47A classe 150 psi
    NPS DN CP
    (RF)    		 Qtd por
    flange
    26"1.1/4"-8UN222mm (~8.3/4")24
    28"1.1/4"-8UN229mm (~9")28
    30"1.1/4"-8UN235mm (~9.1/4")28
    32"1.1/2"-8UN267mm (~10.1/2")28
    34"1.1/2"-8UN267mm (~10.1/2")32
    36"1.1/2"-8UN279mm (~11")32
    38"1.1/2"-8UN279mm (~11")32
    40"1.1/2"-8UN279mm (~11")36
    42"1.1/2"-8UN292mm (~11.1/2")36
    44"1.1/2"-8UN305mm (~12")40

    NPS = Nominal Pipe Size (tamanho nominal da tubulação)  ·  DN = Diâmetro nominal do estojo  ·  CP (RF) = Comprimento total para flange face plana/raised face  ·  Qtd = Quantidade de estojos por conjunto de flange

  • Linha Métrica

  • DIN 938 – Prisioneiro com extremidade = 1×d
  • DIN 939 – Prisioneiro com extremidade = 1,25×d
  • DIN 835 – Prisioneiro com extremidade = 2×d
  • DIN 940 – Prisioneiro com extremidade = 2,5×d
  • DIN 976 – Hastes totalmente roscadas
  • ANSI B18.2.4.6M – Porcas sextavadas pesadas linha métrica
  • DIN 934 – Porca sextavada métrica convencional

Materiais e Classes Mecânicas

  • Linha Polegada — Aço Carbono e Liga

  • Grau 2 – Aço baixo carbono
  • Grau 5 – Aço médio carbono temperado
  • Grau 8 – Aço-liga de alta resistência
  • ASTM A193 B7 – Cromo-molibdênio, uso em alta temperatura (até 500 °C)
  • ASTM A193 B16 – Cromo-molibdênio-vanádio, para temperaturas ainda mais elevadas
  • ASTM A320 L7 / L43 – Para serviço criogênico (baixas temperaturas)
  • ASTM A193 B8 / B8M Cl.1 e Cl.2 – Inoxidável austenítico

  • Linha Métrica

  • Classe 4.6 – Baixo carbono
  • Classe 5.8 / 8.8 – Médio carbono
  • Classe 10.9 / 12.9 – Alta resistência

  • Aço Inoxidável

  • AISI 304 / 316 – Linha métrica e polegada

Tratamentos e Ensaios Técnicos

  • Tratamentos térmicos e pós-tratamentos:
    • ASTM B849 – Desidrogenação
    • ASTM B850 – Alívio de tensões
    • ASTM A262 – Ensaio de solubilização (Practice E)
  • Ensaios mecânicos (tração) — ASTM E8/E8M:
    • Limite de escoamento (Yield Strength)
    • Limite de resistência à tração (Tensile Strength)
    • Alongamento na ruptura (Elongation at Break)
    • Redução de área (Reduction of Area)
  • Ensaio de impacto Charpy — ASTM E23:
    • Aplicável para uso em baixas temperaturas (graus L7, L43, B8)

Aplicações Comuns do Parafuso Estojo

  • Conexões flangeadas: tubulações, válvulas, trocadores de calor e vasos de pressão
  • Fixação de equipamentos industriais e máquinas de grande porte
  • Indústrias de petróleo e gás, petroquímica, química e fertilizantes
  • Plantas de papel e celulose, geração de energia e mineração
  • Projetos estruturais e construtivos que exigem normas ASTM

Variações e Configurações

  • Com ou sem marcações normativas na haste
  • Extremidades com chanfro ou corte plano
  • Rosca total (full thread) ou parcial

Acabamentos Disponíveis

  • Revestimentos por norma ASTM:
    • ASTM B633 – Zincado branco e zincado amarelo (bicromatizado)
    • ASTM B741 – Cadmiado
    • ASTM B841 – Zinco-níquel
    • ASTM F2329 – Galvanização a fogo por imersão a quente
    • ASTM A153 – Galvanização a fogo tradicional
  • Revestimentos especiais de alto desempenho:
    • Geomet® – Revestimento inorgânico anticorrosivo

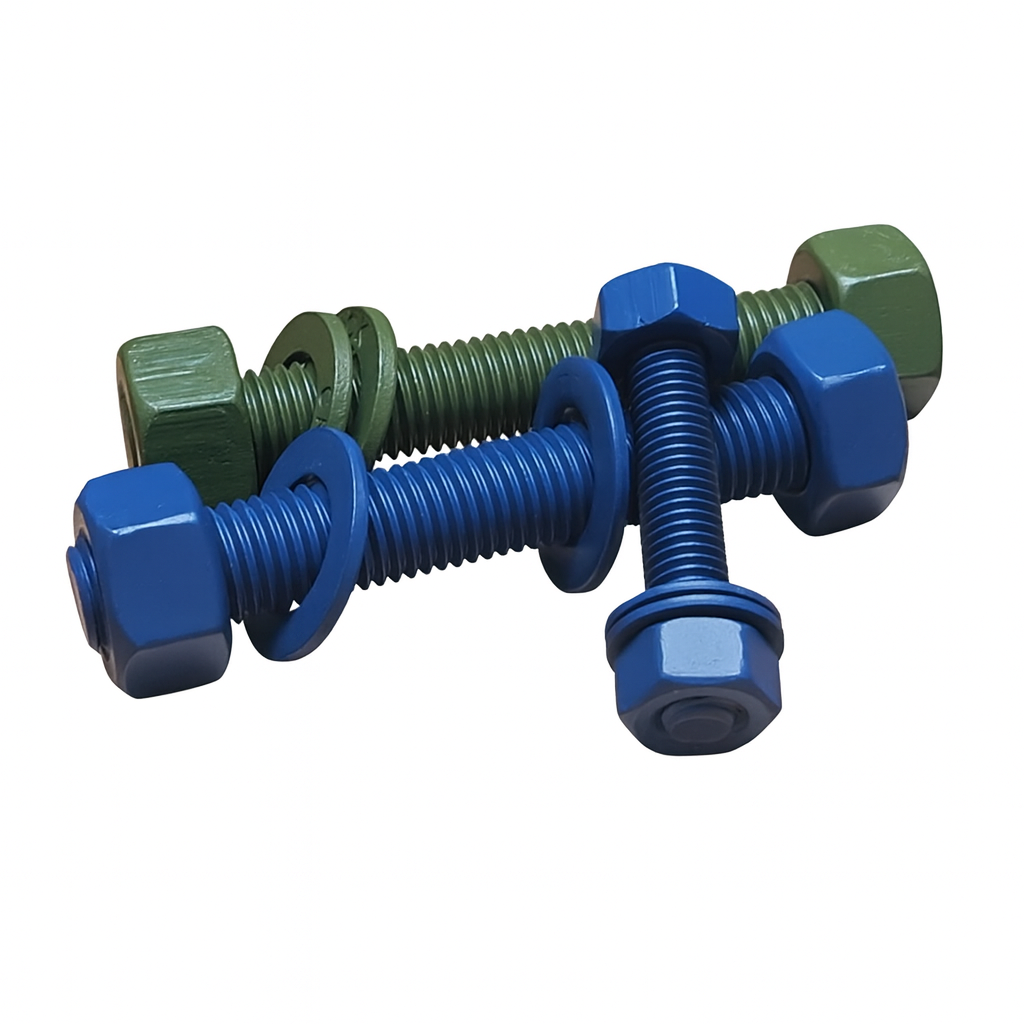

    • Xylan® – Fluoropolímero com alta resistência química e térmica
    • Xylair® – Revestimento híbrido anticorrosivo para atmosferas agressivas
