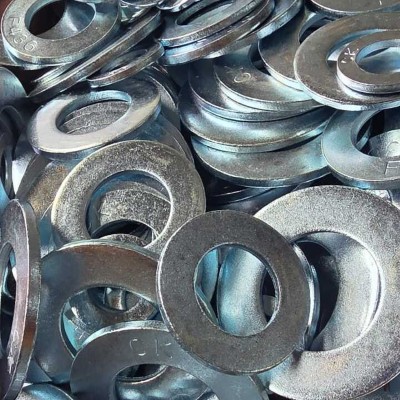

Arruelas Estruturais ASTM F436
Formato Circular e Clipped — Alta Resistência para Conexões Industriais
O que são as Arruelas ASTM F436?
As arruelas ASTM F436 são componentes estruturais de alta resistência projetados para distribuir a carga de aperto em conexões industriais e estruturais. Fabricadas em aço médio carbono com têmpera e revenimento (dureza 38–45 HRC), resistem ao esmagamento mesmo sob cargas elevadas.
Disponíveis nos formatos circular e clipped, são utilizadas com parafusos de alta resistência como ASTM A325, A193, A320 e A490, assegurando uniformidade de carga e maior confiabilidade da montagem.
O que é a arruela F436 clipped?
A arruela clipped tem um ou dois lados retos (chanfrados), indicada quando o parafuso está posicionado muito próximo a uma borda, solda ou ressalto onde a arruela circular não cabe. Muito usada em perfis metálicos tipo I, U e H.
Com quais parafusos a F436 é usada?
A arruela F436 é especificada para uso em conjunto com parafusos ASTM A325, A490, A193 B7, A320 L7, SAE J429 Grau 8 e outros parafusos de alta resistência onde a arruela precisa suportar tensões de aperto elevadas.
Normas Dimensionais Atendidas
Fabricadas conforme ASTM F436, seguem as tolerâncias dimensionais para uso em conjunto com parafusos de alta resistência (ASTM A325, A193, A320, A490, SAE J429 Gr. 8, entre outros).

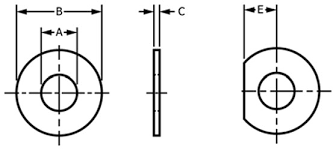

Tabela Dimensional ASTM F436 — Diâmetros ¼" a 4"
|
||||
|---|---|---|---|---|
| DN | A Ø interno |
B Ø externo |
C (mín.) |
C (máx.) |
| 1/4" | 7,14mm | 15,88mm | 1,295mm | 2,032mm |
| 5/16" | 8,73mm | 17,46mm | 1,295mm | 2,032mm |
| 3/8" | 10,32mm | 20,64mm | 1,295mm | 2,032mm |
| 7/16" | 11,91mm | 23,42mm | 1,295mm | 2,032mm |
| 1/2" | 13,49mm | 26,99mm | 2,464mm | 4,496mm |
| 5/8" | 17,46mm | 33,34mm | 3,099mm | 4,496mm |
| 3/4" | 20,64mm | 37,31mm | 3,099mm | 4,496mm |
| 7/8" | 23,81mm | 44,45mm | 3,454mm | 4,496mm |
| 1" | 28,58mm | 50,80mm | 3,454mm | 4,496mm |
| 1.1/8" | 31,75mm | 57,15mm | 3,454mm | 4,496mm |
| 1.1/4" | 34,93mm | 63,50mm | 3,454mm | 4,496mm |
| 1.3/8" | 38,10mm | 69,85mm | 3,454mm | 4,496mm |
| 1.1/2" | 41,28mm | 76,20mm | 3,454mm | 4,496mm |
| 1.3/4" | 47,63mm | 85,73mm | 4,521mm | 7,112mm |
| 2" | 53,98mm | 95,25mm | 4,521mm | 7,112mm |
| 2.1/4" | 60,33mm | 101,60mm | 6,096mm | 8,636mm |
| 2.1/2" | 66,68mm | 114,30mm | 6,096mm | 8,636mm |
| 2.3/4" | 73,03mm | 127,00mm | 6,096mm | 8,636mm |
| 3" | 79,38mm | 139,70mm | 6,096mm | 8,636mm |
| 3.1/4" | 85,73mm | 152,40mm | 6,096mm | 8,636mm |
| 3.1/2" | 92,08mm | 165,10mm | 6,096mm | 8,636mm |
| 3.3/4" | 98,43mm | 177,80mm | 6,096mm | 8,636mm |
| 4" | 104,78mm | 190,50mm | 6,096mm | 8,636mm |
DN = Diâmetro nominal · A = Diâmetro interno · B = Diâmetro externo · C = Espessura (mín./máx.) · Disponível nos formatos Circular e Clipped
Material e Propriedades Mecânicas
As arruelas ASTM F436 são fabricadas em aço médio carbono, submetido a têmpera e revenimento para atingir os requisitos mecânicos da norma:
- Dureza: 38–45 HRC
- Alta resistência ao esmagamento sob cargas de aperto elevadas
- Boa estabilidade dimensional após tratamento térmico
Aplicações e Quando Usar Cada Tipo
Arruela Circular F436
Uso principal: distribuição de carga de aperto em conexões estruturais e industriais, evitando o esmagamento do material base sob a porca ou cabeça do parafuso.
- Conexões de aço estrutural em pontes, torres, flanges e equipamentos pesados
- Barras de ancoragem e baseplates — evita que a porca marque o aço da fundação
- Montagens críticas com parafusos de alta resistência onde a arruela precisa suportar tensões elevadas sem deformar
Arruela Clipped F436
Uso principal: mesmas funções da circular, indicada quando o espaço próximo ao parafuso é restrito por borda, solda ou ressalto.
- Flanges estruturais com parafusos junto ao colar ou gola
- Perfis metálicos (I, U, H) com furos próximos ao raio interno da seção
- Chapas com furação próxima à borda onde a arruela circular ultrapassaria o limite da peça
Acabamentos Disponíveis
- Revestimentos por norma ASTM:
- ASTM B633 – Zincado branco e zincado amarelo (bicromatizado)
- ASTM B741 – Cadmiado
- ASTM B841 – Zinco-níquel
- ASTM A153 – Galvanização a fogo tradicional
- Revestimentos especiais de alto desempenho:
- Geomet® – Revestimento inorgânico anticorrosivo
- Xylan® – Fluoropolímero com alta resistência química e térmica
- Xylair® – Revestimento híbrido anticorrosivo para atmosferas agressivas
Solicite um Orçamento de Arruelas F436
Informe o formato (circular ou clipped), diâmetro, quantidade e acabamento desejado.
